管道標識張貼方法及注意事項
管道標識粘貼方法
一 、粘貼位置:
1.根據國家標準，確定粘貼位置以及每個品種的數量
a：執行標準《GB-7231-2003》、《GB2893-2001》、《GB13690-1992》

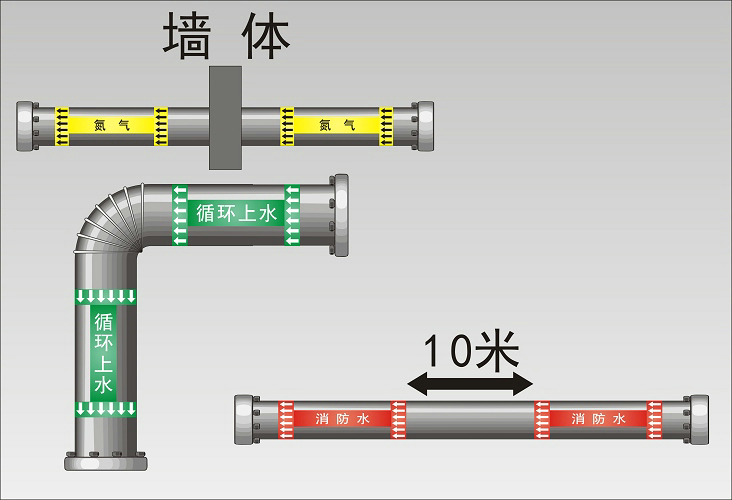

b：二個標識之間的最小距離為10M，其標識的場所應該包括所有管道的起點、終點、交叉點、轉彎處、閥門和穿墻的管道上和其他需要標識的部位，識別符號由特質名稱、流向和主要工藝參數等組成。
備注:直線管道兩標識間的距離可更據實際管道直徑的大小而介定(大管道可將距離加大,以達到美觀效果).

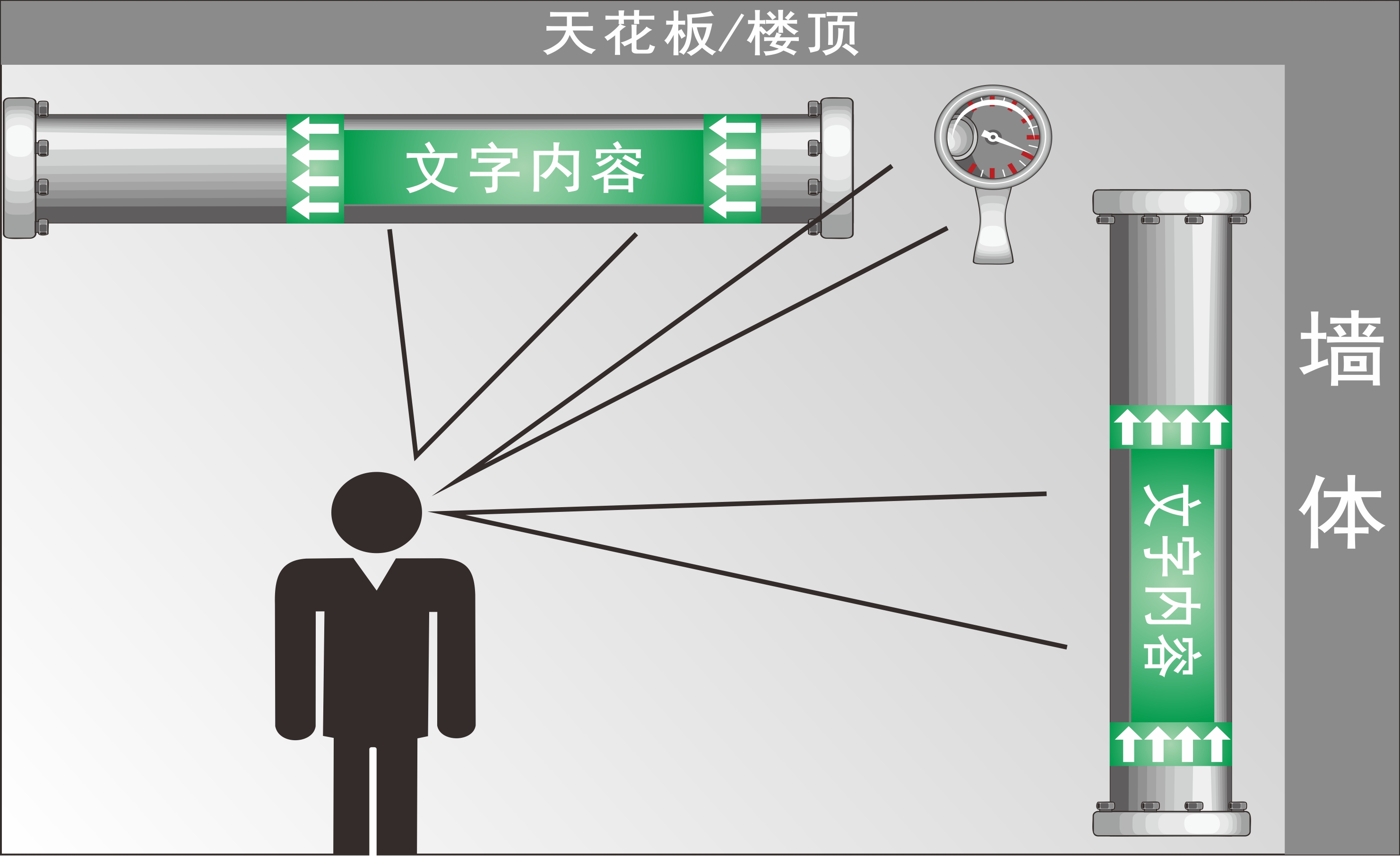

以參觀路線及點檢路線為主,達到最佳視覺.
二、標識尺寸規格:
根據不同管道直徑區分標識的尺寸及流向箭頭規格。
|
管道外徑（含保溫層） |
文字標簽尺寸 |
配套的流向箭頭標識 |
|
50mm以下 |
40*200mm |
30mm寬 |
|
50-149mm |
60*300mm |
50mm寬 |
|
150mm-249mm |
100*600mm |
100mm寬 |
|
250mm以上 |
150*800mm |
150mm寬 |
三、粘貼方式:
1.管道的清潔
用濕抹布將管道表面的灰塵擦示干凈,對于有油漬管道表面可選用洗潔精擦示,再使用干抹布將表面的水漬清潔完,再涼確5-10分種,以確保管道表面干凈、干燥后方可粘貼.

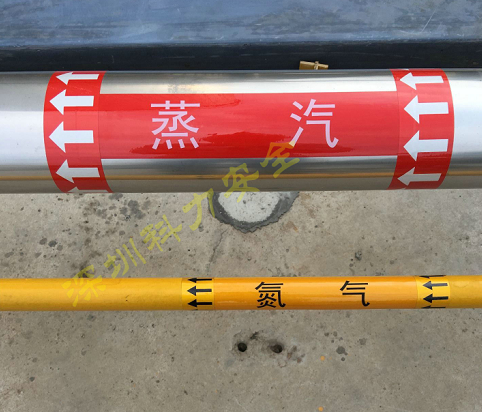

2.標識的對位
將文字標識緊按于管道表面(水平/垂直),對準位置后將標識一端的背紙撕開,先貼于管道上,再慢慢將背紙全部拉出,再拉動的過程中要慢慢的趕壓標識,以免標識下方產生氣泡.
注意:在粘貼的過程中對準的標識不可有移位現象.
不同直徑的管道,粘貼時應選擇左/右一端對齊,以達到整齊效果

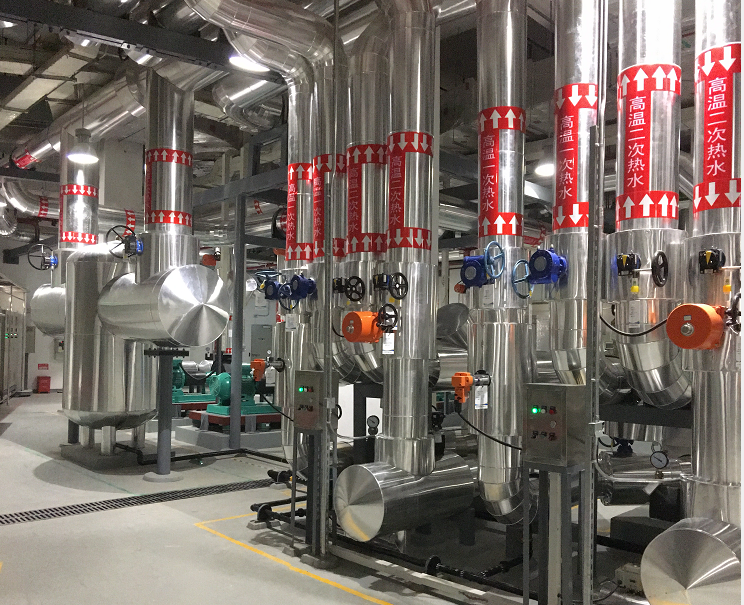

3.流向箭頭對位

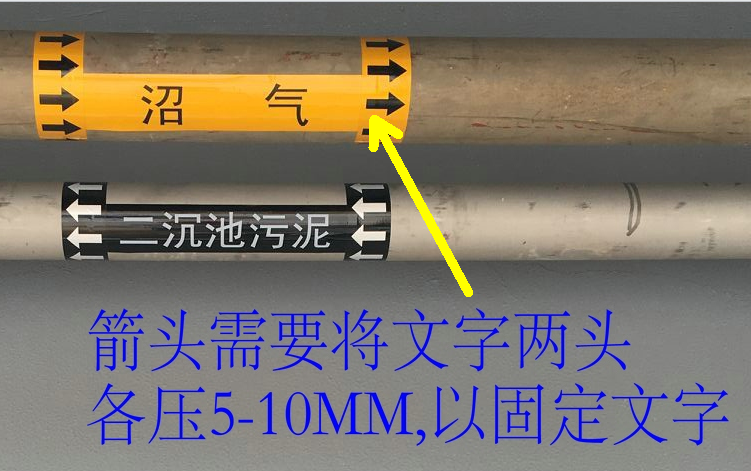

流向箭頭是在文字標識的兩邊圍繞管道周長各貼一圈的標識,首先將流向箭頭剪成管道周長+2CM的長度,再按管道內的介質流向,將流向箭頭按于管道表面,此時應注意兩邊的流向箭頭應將文字標識壓住0.5-1CM,以確保標識在長期使用后四周不會(huì )有翹起現象;后將標識一端背紙撕開,貼于管道上,再慢慢把背紙全部拉出、壓緊貼上.
4.整個粘貼過程完成后,再用干抹布將標識表面再抺一遍,以達到表面干凈,粘貼牢固的效果.
